中侨启迪一体式预制泵站
一、什么是一体化预制泵站
中侨启迪一体化预制泵站是提升污水、雨水、饮用水、废水的提升装备，由工厂统一生产组装后运至现场安装的加压泵站。
中侨启迪一体式预制泵站
第一代：土建泵站：露天式污水泵站，采用污水泵定时抽水排放。
第二代：混凝土泵站：以混凝土为主体，上盖泵房并安装电器设备。
第三代：一体化预制泵站：将所有电器设备融为一体，摒弃了混凝土主体。
三、中侨启迪一体化预制泵站的核心优势
省地：集成化程度高，占地面积小，比混凝土泵站大概节约 70% 的占地面积。
省时：集成化程度高，施工周期短，安装方便，比混凝土泵站大概节约 80% 的施工时间。
使用寿命长：有很好的抗腐蚀能力。
防渗漏效果好。
控制系统智能化：可实现远程控制，无人值守，也可选装监控系统，实时检测项目地动态。
投资成本低：相比混凝土泵站投资成本更低。
四、一体化预制泵站筒体的材质
玻璃钢 (GRP)
高模量聚丙烯 (HMPP)
高密度聚乙烯 (HDPE)
不锈钢
碳钢防腐
预制混凝土等
中侨启迪一体式预制泵站
五、一体化预制泵站的应用场景和分类
（一）基本分类
雨水泵站：主要应对降雨排水，提高排水系统的排水能力，防止城市内涝。
污水泵站：应对生活污水、工厂废水，对污水中的固体物进行潜污泵搅匀，使其达到排放标准。
合流泵站：拥有雨水泵站和污水泵站的主要功能，用于处理雨水、污水、工业废水的截污和排放。
（二）排水系统种类分类
中途泵站：管道中的雨水、污水输送受地势和流量淤泥影响时，中途设置一体化预制泵站，保障管道水排放流畅。
终端泵站：城市管道污水、雨水的终点是污水处理厂，一体化污水提升泵站可在污水处理厂完成污水提升工作。同时还用于污水、雨水管网长距离输送提升加压，以及居民区雨污水排放、农业排灌和沿海取水等场景。
（三）按结构分类
干式一体化预制泵站：水泵采用干式泵 (液上泵)，泵房采用地面泵房或者独立筒井安装，和蓄水区分开。
湿式一体化泵站：多采用潜水泵 (液下泵)，在筒井内部做检修平台，控制系统采用户外不锈钢型多功能控制柜，安置在泵井顶部或附近，地面不再安置独立的泵房和控制室。
六、一体化预制泵站的组成部件以及各部件的功能
（一）组成部件
顶盖、筒体、底座、格栅、提升泵、检修平台、爬梯、控制柜、通风帽、管道、液位传感器、照明系统、除臭系统 (选配)、硫化氢在线检测仪 (选配) 等。
（二）部分部件功能
顶盖：主要用于保护泵站内部设施，防止垃圾、意外物体等杂物掉落泵站内部。
筒体：主要用于保护内部结构及吸收和储存吸入泵站的水介质。
底座：与混凝土底板相连，用于固定泵站在混凝土上，使其在遇到外部阻力或者抽水等重力作用时保持稳定。
格栅：主要用于过滤或者粉碎大型颗粒物，防止其阻塞管道。
照明系统：满足夜间或光线不足情况下对泵站的维护与维修需要。
液位传感器：用于控制泵站提升泵的起停，保证泵站的正常运行。
通风帽：保证筒体内的空气流通，尽可能减少筒体内部的有害气体。
控制柜：对整体设备进行智能化控制，实时检测运行状态。
七、一体化预制泵站筒体结构设计 - 有限元分析
筒体的设计需要保证能承受周围回填介质及筒内附件和流体产生的压力，同时也要经受腐蚀性介质、温度变化等考验。结合 CREO 应力分析软件，对筒体进行全面设计，以保证其安全、可靠。
八、一体化预制泵站自清洁设计
常规泵站底部需要定期人工清污，存在增加运营成本、费时费工、有损操作人员健康、不安全且风险大等问题。一体化预制泵站通过特殊的泵坑设计，利用流体力学原理，减少底部沉积物，降低清污频率。
中侨启迪一体式预制泵站

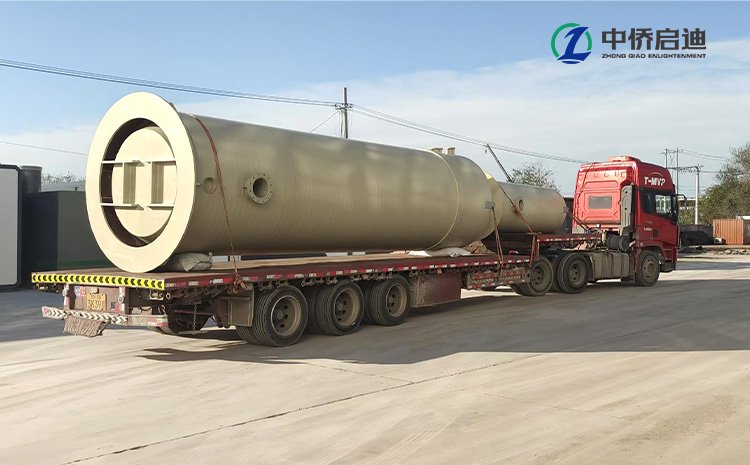

（一）一体化玻璃钢 (GRP) 泵站
混凝土泵站占地空间大、噪音大、池壁易腐蚀、杂质易沉淀、集成度低，难以有效监控及管理。一体化玻璃钢预制泵站应运而生，它将水泵、管道、控制系统和其他子系统集成一体，集成度高、占地面积小、设备易吊装运输、施工工期短，有专门的控制监控系统，可实现无人远程管控。玻璃钢材质相较于传统混凝土更抗化学腐蚀，运行噪音更低，拥有自清洁底部，能减少臭气产生。
（二）一体化 PE (聚乙烯) 泵站
一体化 PE/PP 泵站是一体化预制泵站的一种，属于玻璃钢泵站的升级款，具备一体化玻璃钢泵站的所有优点，且部分优点更突出。如玻璃钢泵站韧性较差、不太抗冲击但环刚度较好，PE 泵站环刚度较差但韧性较好、更抗冲击；PE 泵站耐低温不耐高温，适用于 -20°C 到 40°C 的环境安装，玻璃钢泵站适用于 -20°C 到 90°C 的环境；PE 泵站更抗化学腐蚀，比玻璃钢泵站更轻更易施工。

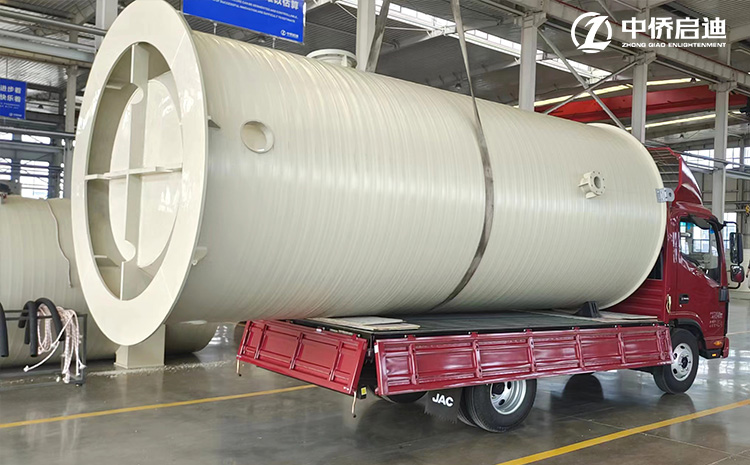

（三）一体化 PP (聚丙烯) 泵站 (HMPP)
PP 泵站相较于 PE 泵站环刚度更好，和玻璃钢泵站相当，且抗冲击、韧性也好；能够在 -20°C 到 90°C 的环境中使用，PE、PP 材料无毒无害且可回收再利用。一体化泵站的发展趋势受造价成本驱动，一体化 PE、PP 泵站造价成本更低，是更经济实惠的泵站类型。
十、中侨启迪HMPP 一体化预制泵站的特性和特点
（一）材料特性
耐温性：耐温范围为 -20 - 90℃，在高温方面优于 HDPE。
耐腐蚀性：能抵抗 300 多种化学腐蚀，优于 HDPE（可查 ISO/TR10358）。
耐磨蚀性：HMPP > HDPE > PVC。
水利条件好：内壁粗糙度是水泥管的 1/1000，流通能力是水泥管的 1.3 倍。
使用寿命长：据欧洲市场应用反馈，预计使用寿命超过 100 年。
（二）结构和外观
颜色：可定制（尽可能常用颜色）。
结构：由底层、结构层、顶层构成 [三层结构]。
（三）特点
一体化 HMPP 预制泵站是新型污水提升泵站产品，主要用于代替玻璃钢和 HDPE 产品。HMPP 材质具有高强度和高韧性的特点，生产环节更加环保，材质具有可回收性，更符合环境友好型社会发展理念。
（四）生产工艺

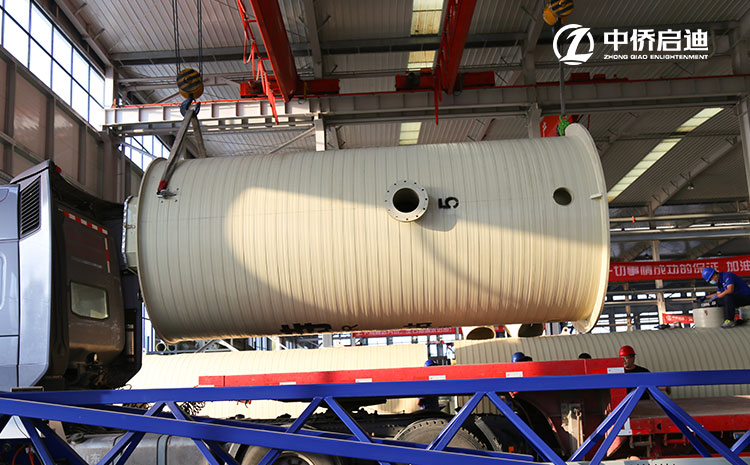

HMPP 缠绕结构壁泵站生产采用三次缠绕成型技术，不同于市场上克拉管一次缠绕成型技术。一次缠绕成型的管材内部存在应力，肋管变形量大，型高低。三次缠绕成型是指管材底层和肋管分两次缠绕，先底层缠绕，经充分风冷，底层材料结晶完成，内部应力释放后，再加热底层表面做肋管缠绕，最后进行外壁缠绕。三次缠绕环刚度比一次缠绕约高 500%，同等规格的管材，三次缠绕生产工艺产品比一次缠绕生产工艺产品环刚度约高 15% - 33%。造价方面 HMPP 缠绕泵站比 HDPE 缠绕泵站更低，性价比更高。
中侨启迪一体式预制泵站
十一、中侨启迪一体化智慧型预制泵站
视频实时监控 (选配)：360 度无死角在线检测设备现场情况。
可视化管理：通过大屏实时检测所有设备的运行情况。
远程系统维护：可以实时修改设备运行状态。
远程操控：可通过 PC 电脑端和手机 APP 端，随时对设备发送指令。
设备故障实时反馈：及时掌握设备运行情况，减少运行成本。
大数据分析：通过数据分析，总结运行经验，减少运行成本。
